利達火災自動報警控制系統
利達LD6800EC-1輸入輸出模塊（消防控制模塊）
文章來自：利達消防設備 發布時間：2016-11-26 04:11:11
一、利達LD6800EC-1輸入輸出模塊介紹
利達LD6800EC-1輸入輸出模塊采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于啟動/停止送風機、排風機、電梯、切斷電源、停空調等。可以與利達公司生產的LD128E系列火災報警控制器配合使用。
二、利達LD6800EC-1輸入輸出模塊功能
★ 控制二總線，無極性
★ 電源二總線，有極性
★ 占一節點地址，采用電子編碼方式編址（0~255）
★ 單色指示燈顯示模塊動作信息
★ 可根據設備情況設置回答信號接收方式
★ 可根據設備情況設置有源輸出信號是否為脈沖信號
★ 可輸入一個聯動設備動作后的反饋信號
★ 可輸出一路電壓信號和無源開關量信號
★ 注意：電源總線斷電時，模塊返回故障信號

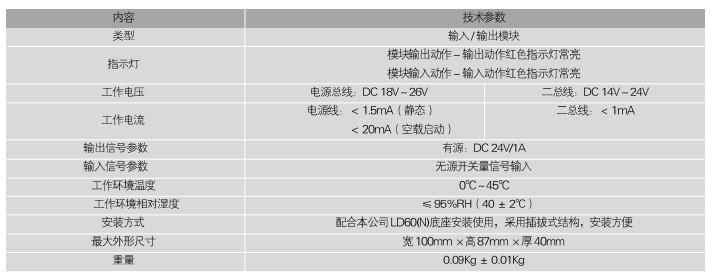

三、利達LD6800EC-1輸入輸出模塊主要技術指標
四、利達結構與安裝尺寸圖：與LD4400E相同

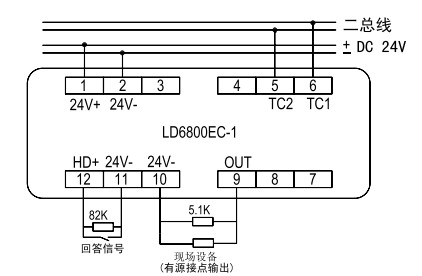

五、端子圖與接線圖示例
六、安裝步驟：與LD4400E相同
七、布線要求：與LD3000E相同
