一、利達LD6804EN輸出模塊介紹

利達LD6804EN輸出模塊采用單片機和智能軟件、特殊防潮處理技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于消防廣播的控制?？梢耘c利達公司生產的E/EN系列火災報警控制器配合使用。滿足GB16806-2006《消防聯動控制系統》和《消防產品3C認證實施規則》。



二、利達LD6804EN輸出模塊功能

★ 二總線，無極性。
★ 電源線，有極性。
★ 采用電子編碼方式編址，占一個地址點。
★ 紅色指示燈顯示模塊動作信息。
★ 黃色指示燈顯示模塊故障信息。
★ 控制120V定壓音頻信號的輸出。
★ 注意：電源總線斷電、音頻輸出、輸入信號斷路、短路時，模塊返回故障信號。

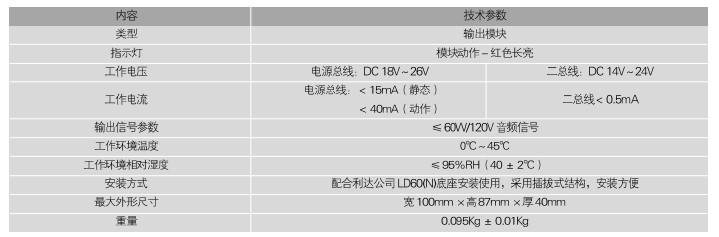

三、利達LD6804EN輸出模塊主要技術指標

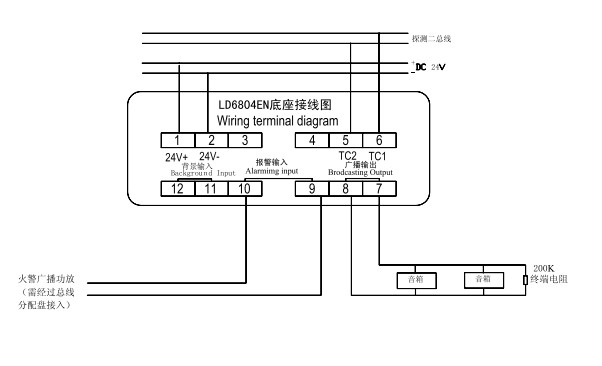

四、利達端子圖與接線圖示例

五、安裝布驟：同LD4400E-1相同

六、結構與安裝尺寸圖：與LD4400E-1相同

七、布線要求

★ 二總線：宜選用截面積不小于1.0mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.0mm2）或選用截面積不小于1.0 mm2的阻燃銅芯電纜（ZR-KVV2×1.0mm2），耐壓≥250V。連接導線的長度應以總電阻<50Ω為限，否則應考慮增大導線截面積，或加裝總線中繼器。（不宜采用平行線）
★ DC24V電源總線：宜選用截面積不小于1.5 mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.5mm2）或選用截面積不小于1.5 mm2的阻燃銅芯電纜（ZR-KVV2×1.5mm2），耐壓≥250V。電源線總壓降≤3V，否則應考慮增大導線截面積。
★ 廣播音頻線：宜用截面積不小于1.0mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.0mm2）或選用截面積不小于1.0 mm2的阻燃銅芯電纜（ZR-KVV2×1.0mm2），耐壓≥250V。
★  穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。
