防火門監控系統現場布線應該采用什么樣的線，怎么布置線路應該注意哪些呢。本文主要解決這些問題。本文僅供參考，不同品牌型號產品可能有誤差，項目具體情況請以廠家為準。

一、防火門監控系統線路選擇

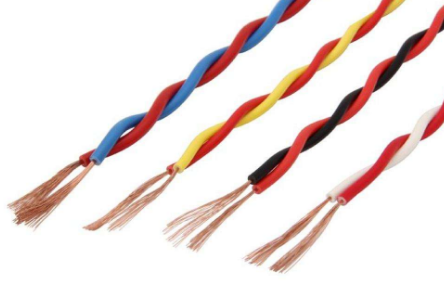

1、信號總線

 （1）導線類型：多股銅芯絕緣雙絞型雙色耐火軟導線 NH-RVS-2×1.5mm2

 （2）平面線芯截面積≥1.5mm2；豎井線芯截面積≥2.5mm2

 （3）*遠傳輸距離：1000米（環路電阻要求小于25歐姆）

由于雙絞線比平行導線具有更好的信號傳輸能力和抗干擾性能，為了保障系統的可靠運行，信號總線必須使用雙絞線。

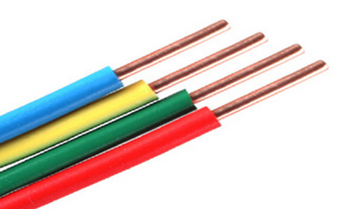

2、直流24V電源線

  （1）導線類型：銅芯聚氯乙烯絕緣耐火電線 NH-BV-2×2.5

  （2）平面線芯截面積≥2.5 mm2 ；豎井線芯截面積≥4.0 mm2（具體導線截面積可根據實際情況決定）

  （3）*遠傳輸距離：≤200m

3、RS-485通訊總線 CAN通訊總線（聯網）

（1）導線類型：銅芯絕緣護套屏蔽雙絞型雙色軟導線RVSP-2×1.0mm2

（2）線芯截面積≥ 1.0 mm2

（3）*遠傳輸距離：1500米

二、防火門監控系統的布線及注意事項

1、線路必須要穿管敷設，消防電話線與消防廣播線應該分別單獨穿管（抗干擾），不得與回路信號線、DC24V電源線、通訊線等穿在同一管內或線槽的同一槽孔內，否則會造成防火門監控系統工作不穩定。

2、信號總線、通訊線必須使用雙絞線，否則系統易受空間電磁干擾，線路之間易互相串擾，系統不能正常工作！嚴禁使用多芯平行電纜作為總線、通訊線。

3、總線、DC24V電源線、通訊線應遠離強電設備，遠離強電線路，應避免與強電線平行走線，實在無法避開時應采用十字交叉法。

4、為便于檢查線路，不同電壓級別、不同用途的導線應選擇不同的色別。

5、在多塵和潮濕的場所，為防止灰塵和水汽進入鋼管內引起導電，影響工程質量，鋼管的連接處與出線口均應作密封處理。

6、室外布線應進行防水、防潮保護，否則導線可能會因長期潮濕而絕緣下降，造成系統不穩定！應穿鋼管敷設，并將鋼管可靠接地，以提高系統抗雷擊、抗干擾性能；必要時應采用專用設備進行防、避雷保護。

7、在高壓、強磁場等惡劣環境下，應選用屏蔽線；在潮濕的環境，應選用護套型雙絞線。

8、若使用屏蔽雙絞線，屏蔽層必須連續，除在控制器一端外，其它任何地點不允許接地。

9、系統導線敷設完畢，在只安裝底座而沒有安裝其它設備的情況下，可使用500V兆歐表檢查各線路對地絕緣電阻，不應小于2M，否則系統工作可能不正常！
